◎红外热像仪:用紫外线热度相机,照在物体表面,被摄体的表面的温度会以白色-红色-黄色-绿色-蓝色分类分布。白色温度最高,以此向下类推。
引进 O-疏水阀 时, 要根据凝结水的发生量设计排放口的准确口径, 因此我司负责现场调查,选定型号,安装,售后服务等。 |
サーモグラフィ FLIR i60 ![]() |
通过进口侧和出口侧的色彩比较可以当场确认蒸汽的泄漏状况。
诊断方法:用红外热像仪,检测疏水阀进口侧和出口侧的温度,
如果出口侧的温度在100℃以上,说明蒸汽泄漏,温度越高蒸汽泄漏越严重。
但遗憾的是这种方式只是判断蒸汽是否有泄漏, 但无法测定具体的泄漏量是多少。
通过收集凝结水的实验, 分析凝结水中的热量,可以准确知道蒸汽的泄漏数量。 要想在引进 O-疏水阀 前,就知道节约能源的数据对比,就要做收集凝结水的实验。 |

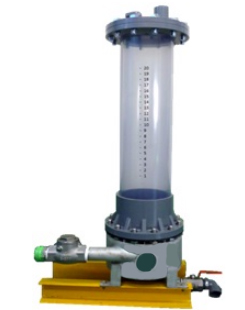

收集凝结水的实验设备 ![]() |
可以对蒸汽泄漏量量化测定。
在圆筒形容器里预先放10~20ℓ的备用水,测定水量和水温。
把疏水阀出口侧排放的凝结水和泄漏的蒸汽(二相流体)向水中引入1~3分钟后,
测定水量和水温。把得到的数据输入计算式,
就可算出蒸汽的泄漏量。
凝结水收集实验的费用是10万日元,用红外热像仪判定蒸汽泄漏时,
蒸汽泄漏量至少是50万日元以上,因此可以考虑花钱做凝结水收集实验。
实例: ・中国某化学工厂,5.9秒收集的,水量从20L到35.6L, ・某饮料公司,3分钟收集的,水量从20L到20.7L,水温从17.4℃到 39.3℃。一小时的蒸汽泄漏量是 14.2㎏/h,
|
![]() |
